 Inserito il - 18 novembre 2008 : 09:57:44
|
Vi passo questo video per la realizzazione di un proiettore per diapositive costruito solamente con tre lenti comunissime d'ingrandimento (si trovano nei negozi tutto 1 €) e una lampadina alogena.
Per chi come mè devo proiettare un'immagine sulla struttura del presepe è un tocca sana...ed il portafoglio ne ringrazia
http://www.youtube.com/watch?v=6-MnUGVrbTw
|
|
|
cua488
Membro Medio
Prov.: Torino
Città: Azeglio
94 Messaggi |
Inserito il - 18 novembre 2008 : 10:57:57
|
Ciao orlando....daccordissimo per il portafoglio  ... e sopratutto sembra abbastanza ben fatto non e che sapresti dire le dimensioni in tutte le sue specifiche??? |
Cua |
 |
|
|
orlando82
Membro Master
Prov.: Rovigo
Città: lendinara
341 Messaggi |
Inserito il - 18 novembre 2008 : 11:19:09
|
Appena ho due minuti provo a farlo, cosi ti faccio sapere...il risultato sembra ottimo dal video. |
|
|
|
SNK
Membro Senior
Prov.: Forlì-Cesena
Città: Forlì
221 Messaggi |
Inserito il - 18 novembre 2008 : 13:45:45
|
ecco qui il link del progetto:
http://puppetsbrazil.blogspot.com/2007_07_01_archive.html
per la cronaca le lenti sono 4 perchè il sostegno della slide ne ha due di lenti una davanti e una dietro
c'è da dire che le diapositive che usa lui hanno delle dimensioni strane o se l'è fatte in casa...
i telaietti che ho io sono 50mm*50mm con finestra interna di 35mm*25mm
quindi può essere che usando delle normali diapositive l'immagine non venga bene e ci sia bisogno di usare i telaietti come i suoi |
|
|
|
Pierchi
Membro Master
Prov.: Brescia
316 Messaggi |
Inserito il - 18 novembre 2008 : 14:58:20
|
come descrive, servono lenti da 65 mm, io ne ho trovate solo da 60 o 90 mm per ora.
anche se il proiettore di diapositive ce l'ho.
ciò che mi manca, sono le diapositive appunto! |
|
|
|
brontolo
Membro Medio
Prov.: Ancona
Città: Ostra
57 Messaggi |
Inserito il - 23 novembre 2008 : 16:27:42
|
Benedetto Orlando, che è riuscito a scovare quel video in rete e ispirandomi a quello sono riuscito a fare un prototipo di proiettore
per dia (il protot.è in corso di evoluzione e vi spiegherò in seguito il perchè).Lenti necessarie N°2 anzichè 4 di 60mm di diametro.
Ho tagliato un quadrato 85X85mm da un multistrato di spess.20mm,tracciate le diagonali,mi sono ricavato il centro e con una fresa da 30 mm è stata fatta la sede per il portalampade di una lamp.alogena 220volt/50W,ho tagliato un quadrato 85X85mm da un multist.
da 5 mm,tracc.le diagonali e trovato il centro ho fatto un foro con una sega a tazza da 60mm e ho alloggiato la I lente,per fissarla N°2 quadrati di compensato da 4mm 85X85mm con foro da 55mm che poi ho incollato il tutto a sandwich.Per il porta diapositive stesso metodo,3 quadrati di compens.da 4mm,(leggermente infer.a 85X85mm,deve poter scorrere)quello in mezzo una feritoia ad U di 50mm,gli esterni una feritoia di 40mm di lato(vedere il video di Orlando)Trovata la focale della lente ,sperimentalmente,ho trovato la distanza fra il fronte della lampada e la lente,in questo caso 110mm circa e in base a questo ho realizzato una scatola 200X95X95mm,perchè per chiudere i 4 lati ho utilizzato un compens.da 5mm.
Immagine:
58,14 KB
Immagine:
62,84 KB
Poi ho realizzato un'altra scatola 200X105X105mm di cui un lato rimane aperto,l'altro chiuso dalla II lente fissata con lo stesso procedimento della I solo che le misure del quadrato del multis.da 5 e del comp.da 4mm sono 95X95mm
Immagine:
58,45 KB
Immagine:
62,39 KB
Scorrendo le scatole una dentro l'altra abbiamo la messa a fuoco.
Immagine:
53,11 KB
Immagine:
54,73 KB
Allontanando o avvicinando il portadiapo alla lente ,varia il rapporto di ingrandimento,da una distanza dallo schermo di 2 metri,si ottiene una immagine di 75X110cm
Immagine:
21,77 KB
(però vengono fuori le aberrazioni sferiche,normale visto che trattasi di lenti "cinesi" da pochi euro)
Immagine:
17,04 KB
Stessa distanza= 50X70.Per completare il prototipo dovrei praticare dei fori di areazione e di una ventolina per estrarre il calore prodotto dalla lampada, inserire un vetro termico davanti alla diapositiva altrimenti per il calore della lampada va a fuoco.
Avrei pensato di farmi tagliare a misura da un vetraio,il vetrino di protezione dei fari alogeni ed infine sostituire la lampada con una
che respinge il calore all'indietro.Ho provato con un led "Luxeon"da 1Watt però la luce è insufficiente,chissà con uno da 5 Watt(che non ho)???
Aggiornamento del progetto nei prossimi giorni.Ciao
|
|
|
|
SNK
Membro Senior
Prov.: Forlì-Cesena
Città: Forlì
221 Messaggi |
Inserito il - 01 dicembre 2008 : 19:48:46
|
| le lampade alogene che si usano per questo proiettore, sono da considerarsi lampade a filamento? e quindi utilizzabili con delle dissolvenze? |
|
|
|
brontolo
Membro Medio
Prov.: Ancona
Città: Ostra
57 Messaggi |
Inserito il - 03 dicembre 2008 : 00:35:36
|
Confermo,sono lampade a filamento,il portalampada è un GU10
e quindi utilizzabilissime in dissolvenza.
ciao |
|
|
|
army
Membro
Prov.: Verona
Città: verona
33 Messaggi |
Inserito il - 12 dicembre 2008 : 10:37:30
|

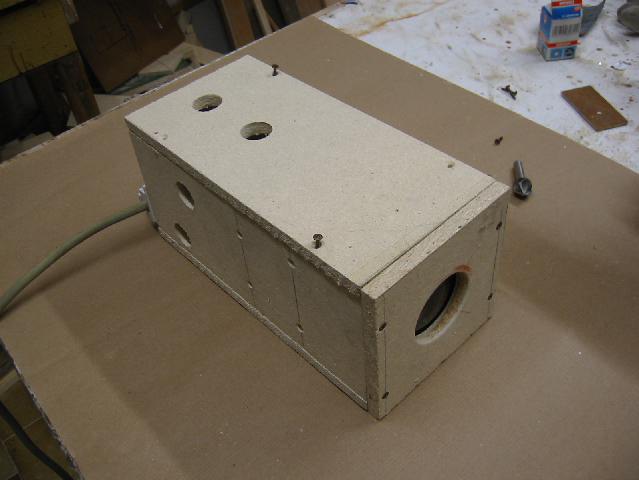

Ciao amici, devo ringraziare Orlando82 per aver postato il video del proiettore e Brontolo che a eseguito il prototipo, a me serviva per proiettare la luna, avendo in casa delle cose vecchie mi sono messo all'opera sensa curare la parte estetica per vedere se funzionava,e devo dire che va benissimo...ho modificato il sistema di messa a fuoco,... cosi mi sono risparmiato una scattola in meno, spostando la lente dopo la diapositiva si focalizza bene...ora vi posto il mio prototipo.... visto che funziona bene mi sono ripromesso di realizarlo a regola d'arte, la lampada faretto che si vede e da 12v.35w. ma l'ho sostituita con una da 50w. 220v.per poter metterla in dissolvensa, vi posto anche un paio fi foto della luna proiettata,la distanza di proiezione di 150cm. c.a, che ne dite??grazie a tutti e buon lavoro.
ciao A
Immagine:
16,04 KB
Immagine:
15,75 KB
Immagine:
31,64 KB
Immagine:
27,89 KBrmando |
|
|
| |
