masik
Membro Medio
Prov.: Trapani
Città: Alcamo
83 Messaggi |
 Inserito il - 25 gennaio 2008 : 13:41:22
|
Ciao mi chiamo Massimo, sono nuovo da queste parti.
Innanzitutto complimenti per gli stupendi presepi che riuscite a realizzare come il vostro e quello di Leonardo (leales74) di Ferentillo che saluto (ci siamo già contattati via email).
Io mi sto impegnando parecchio per arrivare a i vostri livelli e chissà quando ce la farò. Se volete potete andare su www.artedelpresepe.tk e date un'occhiata all'ultimo presepe che ho realizzato,niente di particolare xrò penso sia un buon inizio x me per quanto riguarda l'uso dell'elettronica.
Vorrei chiedere al "cervellone" Amministratore un circuitino temporizzatore con un NE555; in pratica dando tensione al circuito si deve "eccitare" un relè per X secondi regolabile da trimmer, dopo di che si diseccita x poi rieccitarsi al prossimo inserimento di tensione.
Grazie masik
|
|
|
cutex
Amministratore
Prov.: Brescia
Città: Gussago
486 Messaggi |
Inserito il - 25 gennaio 2008 : 14:41:07
|
Ho gia' dato un'occhiata agli schemini che ho in giro, abbi fede che prima o poi arriva. A te serve in pratica un monostabile.
Ciao e benarrivato.
|
Saluti da cutex |
 |
|
|
Amministratore
Responsabile Forum
Prov.: Roma
Città: Roma
924 Messaggi |
Inserito il - 25 gennaio 2008 : 14:45:50
|
Ecco quì.
L'avevo già pubblicato sul forum.
Ci sono anche le formule per calcolare i tempi.
Immagine:
4,99 KB
|
La teoria è quando si sa tutto ma non funziona niente. La pratica è quando funziona tutto ma non si sa il perchè.
In ogni caso si finisce sempre a coniugare la teoria con la pratica: non funziona niente e non si sa il perchè.
Albert Einstein. |
|
|
|
cutex
Amministratore
Prov.: Brescia
Città: Gussago
486 Messaggi |
Inserito il - 25 gennaio 2008 : 15:20:52
|
Giacomo lo schema che hai pubblicato e' un'astabile?
|
Saluti da cutex |
|
|
|
cutex
Amministratore
Prov.: Brescia
Città: Gussago
486 Messaggi |
Inserito il - 25 gennaio 2008 : 17:53:37
|
Ecco lo schema, per qualunque dubbio o segnalazione...
Sorry, è maggiore di 640.
Schema Monostabile:
62,09 KB
|
Saluti da cutex |
Modificato da - cutex in data 28 gennaio 2008 10:18:59 |
|
|
|
masik
Membro Medio
Prov.: Trapani
Città: Alcamo
83 Messaggi |
Inserito il - 25 gennaio 2008 : 19:26:22
|
Grazie cutex,questo è un circuito monostabile con lm555; se non mi sbaglio premendo il pulsante il relè rimane eccitato per X secondi.
Se invece volessi usare un Ne555 come si potrebbe risolvere? |
|
|
|
masik
Membro Medio
Prov.: Trapani
Città: Alcamo
83 Messaggi |
Inserito il - 25 gennaio 2008 : 19:29:53
|
| Potrei usare la configurazione astabile con NE555, tipo il circuito inserito da amministratore e al pin 3 inserire il bc337 e il relè a seguire...? |
|
|
|
cutex
Amministratore
Prov.: Brescia
Città: Gussago
486 Messaggi |
Inserito il - 26 gennaio 2008 : 14:25:37
|
LM555 e il NE555 sono la stessa cosa, cambia il costruttore.
Citazione:
...un circuitino temporizzatore con un NE555; in pratica dando tensione al circuito si deve "eccitare" un relè per X secondi regolabile da trimmer, dopo di che si diseccita x poi rieccitarsi al prossimo inserimento di tensione.
Se usi un astabile il discorso cambia.
Un astabile continuerebbe a generare gli impulsi ON e OFF.
Il circuito che ho inserito, funziona come chiedevi se si tiene chiuso l'ingresso "COMANDO": all'accensione l'ingresso del pin 2 e' a 0V quindi innesca il monostabile per x secondi.
Oppure si puo' lasciare sempre alimentato il circuito e gestire il comando dall'esterno chiudendolo a richiesta verso massa e mettendo un pull-up verso il +12V per "ricaricare" il condensatore.
|
Saluti da cutex |
|
|
|
masik
Membro Medio
Prov.: Trapani
Città: Alcamo
83 Messaggi |
Inserito il - 26 gennaio 2008 : 14:55:24
|
Hai ragione, l'astabile lo utilizzo per mandare il clock ad un MC3479 per il controllo dei motori passo passo.
ok grazie proverò il tuo schema...
ah dimenticavo: mi servirebbe anche un temporizzatore che all'accensione mi ecciti un relè dopo X secondi e rimane eccitato fino a che il circuito è alimentato.
Io ne ho usato uno (preso da qualche condominio penso per le luci delle scale o nn so di kè) per ritardare l'innesco della pompa per la pioggia, solo che per il prossimo me ne servirà qualche altro xkè ho intenzione di fare un presepe abbastanza complesso e pieno zeppo di effetti.
Mi sa che lo smonto e mi ricavo lo schema e i componenti
Grazie masik |
|
|
|
Amministratore
Responsabile Forum
Prov.: Roma
Città: Roma
924 Messaggi |
Inserito il - 26 gennaio 2008 : 19:46:34
|
Azz
avevo letto male la domanda e mi sembrava che doveva riattivarsi ciclicamente invece di riattivarsi al nuovo inserimento di tensione.
Comunque ti ha risposto convenientemente cutex. |
La teoria è quando si sa tutto ma non funziona niente. La pratica è quando funziona tutto ma non si sa il perchè.
In ogni caso si finisce sempre a coniugare la teoria con la pratica: non funziona niente e non si sa il perchè.
Albert Einstein. |
|
|
|
masik
Membro Medio
Prov.: Trapani
Città: Alcamo
83 Messaggi |
Inserito il - 10 marzo 2008 : 00:34:07
|
Cutex ho provato il circuito monostabile ma non funziona.

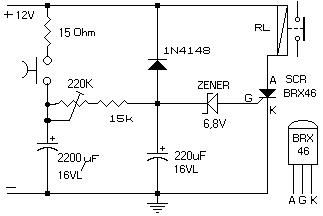

Ho trovato in rete questo circuito:
Immagine:
2,88 KB
Questo all'accensione ritarda l'attivazione di un relè (l'ho provato e funziona); a me serve invece al contrario, all'accensione si eccita un relè e dopo x secondi si diseccita.
E' possibile modificare questo circuito per far si che funzioni al contrario?
Grazie masik |
|
|
|
brontolo
Membro Medio
Prov.: Ancona
Città: Ostra
57 Messaggi |
Inserito il - 10 marzo 2008 : 21:29:07
|
Ciao Masik,se tu vai"Effetti Speciali"pag.2 in un post del 20/01/2006 "accensione luci case in sequenza"trovi un schema che potrebbe risolverti il problema(con il pot 1 regoli il ritardo di ON
mentre con il pot 5 regoli il ritardo di OFF.)
ciao
brontolo |
|
|
|
masik
Membro Medio
Prov.: Trapani
Città: Alcamo
83 Messaggi |
Inserito il - 10 marzo 2008 : 23:24:31
|
Grazie 1000 davvero!!!
Proprio quello che cercavo io.
Per caso sai con questi componenti che tempi min-max abbiamo? |
|
|
|
cutex
Amministratore
Prov.: Brescia
Città: Gussago
486 Messaggi |
|
|
brontolo
Membro Medio
Prov.: Ancona
Città: Ostra
57 Messaggi |
Inserito il - 11 marzo 2008 : 21:11:28
|
Per Masik:il ritardo dell'accensione è
"ON"è di circa
brontolo |
|
|
|
masik
Membro Medio
Prov.: Trapani
Città: Alcamo
83 Messaggi |
Inserito il - 11 marzo 2008 : 21:36:37
|
| ok grazie. Lo proverò prima possibile |
|
|
|
masik
Membro Medio
Prov.: Trapani
Città: Alcamo
83 Messaggi |
Inserito il - 12 marzo 2008 : 00:15:07
|
| Scusate ma cè la possibilità di avere lo stesso range di tempo per il ritardo all'accensione così come il tempo di "ON" di 0-3min? |
|
|
|
masik
Membro Medio
Prov.: Trapani
Città: Alcamo
83 Messaggi |
Inserito il - 12 marzo 2008 : 01:23:31
|
Cutex questo schema è un pò diverso dal tuo, potrebbe funzionare?
Immagine:
10,24 KB |
|
|
|
masik
Membro Medio
Prov.: Trapani
Città: Alcamo
83 Messaggi |
Inserito il - 12 marzo 2008 : 01:26:56
|
Oppure questo.
Immagine:
8,09 KB
Nn capisco cosa è Vin; a me serve un circuito che alimentandolo mi ecciti un relè per x secondi. Conosci qualche schema semplicissimo che fa al caso mio? |
|
|
|
cutex
Amministratore
Prov.: Brescia
Città: Gussago
486 Messaggi |
Inserito il - 12 marzo 2008 : 12:57:14
|
Vin è il "segnale di ingresso" che innesca il temporizzatore.
Lo schema è pressoché identico al mio salvo il fatto di avere valori diversi di componenti ottimizzati per la tua richiesta.
Lo schema proposto con un transistor in ingresso non è completo perchè manca la resistenza in serie alla base del transistor.
Se tu chiudi l'ingresso "comando" del mio schema, alimentando il circuito avrai la forma d'onda indicata come Vout del tuo schema e otterrai esattamente ciò che volevi.
Controlla bene il tuo circuito provando anche a togliere il diodo che io ho chiamato D2.
|
Saluti da cutex |
|
|
|
masik
Membro Medio
Prov.: Trapani
Città: Alcamo
83 Messaggi |
Inserito il - 12 marzo 2008 : 13:45:39
|
ok adesso provo.
Grazie |
|
|
|
masik
Membro Medio
Prov.: Trapani
Città: Alcamo
83 Messaggi |
Inserito il - 12 marzo 2008 : 15:10:20
|
Marco sei un grande!Funziona!Ho tolto il diodo D1.
Dimmi una cosa: E' possibile mettere il tuo circuito monostabile in cascata a questo senza bisogno di mettere il relè?
Immagine:
2,88 KB |
|
|
|
cutex
Amministratore
Prov.: Brescia
Città: Gussago
486 Messaggi |
Inserito il - 12 marzo 2008 : 15:25:06
|
Si, te lo scrivo domani...
basta usare un transistor PNP per invertire il segnale...
|
Saluti da cutex |
|
|
|
brontolo
Membro Medio
Prov.: Ancona
Città: Ostra
57 Messaggi |
Inserito il - 12 marzo 2008 : 21:09:09
|
Se sostituisci il Pot.1 da 100K con uno da 1M il tempo di ritardo si
allunga,circa 2 minuti(provare)e se sostituisci anche C1 da 100uf
con uno da 220uf dovresti ottenere lo stesso ordine di grandezza(provare)
ciao Brontolo |
Modificato da - brontolo in data 12 marzo 2008 21:12:47 |
|
|
|
masik
Membro Medio
Prov.: Trapani
Città: Alcamo
83 Messaggi |
Inserito il - 13 marzo 2008 : 15:35:49
|
Grazie brontolo.
Cutex se non mi sbaglio ci vogliono 2 resistenze e un pnp bc307, giusto?Quando puoi postami lo schema.
Ciao masik |
|
|
|
masik
Membro Medio
Prov.: Trapani
Città: Alcamo
83 Messaggi |
Inserito il - 15 marzo 2008 : 01:07:04
|
Marco non riesco a farli funzionare in cascata. Ti prego mandami il tuo schema, mi basta solo la parte dei collegamenti del pnp.
Grazie |
|
|
|
cutex
Amministratore
Prov.: Brescia
Città: Gussago
486 Messaggi |
Inserito il - 18 marzo 2008 : 15:31:17
|
Prova questa soluzione:
Schema ritardo in cascata:
30,26 KB
|
Saluti da cutex |
|
|
|
masik
Membro Medio
Prov.: Trapani
Città: Alcamo
83 Messaggi |
Inserito il - 19 marzo 2008 : 15:16:06
|
Marco non ci crederai ma ho risolto.Appena ho un pò di tempo posto lo schema.
Ho tolto il circuito trigger lasciando solo ed esclusivamente C2...funziona alla grande!!!Ancora manco io ci credo..cmq funziona.
Ciao e grazie sempre |
|
|
| |
